永磁同步防爆电机型号解析

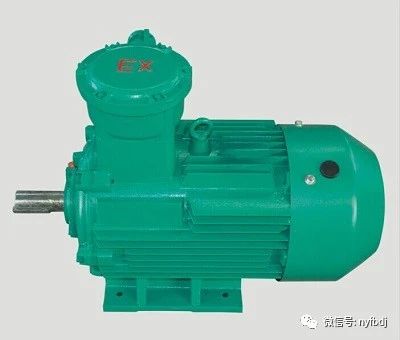

永磁同步防爆电机介绍

TYBPE系列隔爆型超高效率三相异步永磁同步电动机（中心高132-355）该系列产品的效率指标符合GB30253-2013《永磁同步电动机能效限定值及能效等级》的1级标准。（注：T同步；Y永磁；B隔爆；PE变频高效）。该系列产品设计为全封闭自扇冷结构、防护等级IP55、F级绝缘、S1工作制。其安装尺寸与YB3系列电动机相同。防爆型式为隔爆型，防爆等级为EXDI MB、EXDIICT4GB、EXDIIBT4GB。

永磁同步防爆电机用途和特点

该系列产品广泛用于石化、煤矿、电力、交通、纺织、工矿企业及防爆机车、拖动风机、泵类、压缩机、皮带机、机床等各种机械。额定频率、额定电压下具有自起动能力。也可以根据用户要求，提供380V、660V、1140V等级的电机。

该系列产品具有自起动能力，在25%-120%负载范围内，相对于同规格异步电动机均具有更高的效率、经济运行范围宽、具有显著的节能效果。电机温升低、在额定负载下，电机的温升在30-50K。

永磁同步防爆电机型号解析

TYBPE电动机防爆标志代表的意义:ExdⅡBT4Gb

Ex:标志(防爆)

d:电气设备防爆型式(隔爆型)

ⅡB:电气设备类别级别(Ⅱ类B级)

T4:温度组别(T4)

Gb:设备保护级别(Gb)


永磁同步防爆电机型号解析

TYBPE-315S-4永磁同步防爆电机型号含义

T：表示同步

Y：代表永磁

B：代表隔爆型

PE：代表高效变频

315: 代表机座的中心高(315mm)

S: 代表机座长度(S表示短机座)

4: 代表极数(4极防爆电机)
