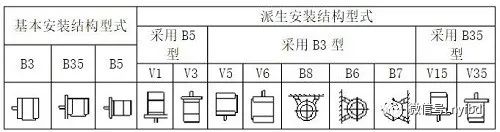

   防爆电机安装方式含义：

    安装代号为：为IM+安装结构，如IMB3。就是我们平常说的B3安装方式。

    特别说明：凸缘就是我们常说的法兰端盖，D端为轴伸端

    IMB3：有底脚，借底脚安装，底脚在下。

    IMB5：端盖带凸缘，凸缘有通孔，凸缘在D端，D端凸缘面安装。

    IMB6：有底脚，借底脚安装，从D端看底脚在左。

    IMB7：有底脚，借底脚安装，从D端看底脚在右。

    IMB8：有底脚，借底脚安装，底脚在上。

    IMB35：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D端，借底脚安装，底脚在下，用D端的凸缘面作附加安装。

    IMV1：端盖带凸缘，凸缘有通孔，凸缘在D端，D端凸缘面安装，D端向下。

    IMV3：端盖带凸缘，凸缘有通孔，凸缘在D端，D端凸缘面安装，D端向上。

    IMV5：有底脚，借底脚安装，D端向下。

    IMV6：有底脚，借底脚安装，D端向上。

    IMV15：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D端，借底脚安装，用D端的凸缘面作附加安装，D端在下。

    IMV35：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D端，借底脚安装，用D端的凸缘面作附加安装，D端向上。



例：YBX3高效节能防爆电机的安装方式

    防爆电机常见的安装方式有：B3、B5、B34以及B35这几种安装方式。

代号B3：轴承为两个端盖式；机座：有底脚；轴伸：有轴伸；安装型式：安装在基础结构上。



代号B5：轴承为两个端盖式；机座：无底脚；轴伸：有轴伸；安装型式：借凸缘安装。结构特点：端盖上带凸缘，凸缘有通孔，凸缘在D端。

代号B35：轴承为两个端盖式；机座：有底脚；轴伸：有轴伸；安装型式：借底脚安装在基础构件上，并服用凸缘安装。结构特点：端盖上带凸缘，凸 缘有通孔，凸缘在D端。

代号B34：轴承为两个端盖式；机座：有底脚；轴伸：有轴伸；安装型式：借底脚安装在基础构件上，并服用凸缘平面安装。结构特点：端盖上带凸缘 ，凸缘有螺孔饼有止口，凸缘在D端。

防爆电机安装时需要注意的四点：

1、注意防爆电机的基础信息是否匹配。

2、按照防爆电机的使用说明书，进行逐步操纵。

3、查看电机设备是否有“防爆合格证”以及防爆标志。



4、对防爆电机及其相配套的其他电气设备的选型是否符合设计要求。
