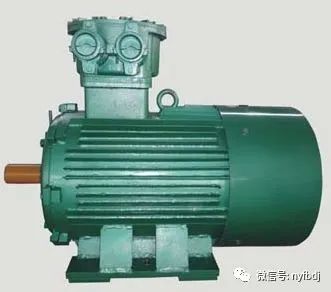

防爆电机接线盒的结构特点和原理

                                                                                 防爆电机接线盒的结构特点和原理

1、结构简单、牢固、紧凑、实用。防爆电机测温接线盒内部为接线端子排，高压接线盒和加热器接线盒绝缘套均为模塑料整体压铸，引线固定简单可靠；盒盖、盒座为钢板或铸铁制造，整体牢靠耐久。

2、安全防爆、密封良好。接线盒电气性能和防爆性能符合IEC60079标准和GB3836国家标准；安全性好，通用性强；电缆密封采用GB3836.1国家标准结构，具有密封结合面长，电缆密封调整裕量大的特点。高压接线盒采用引入电缆既有密封又有夹紧装置的结构，提高了密封结构的使用安全性和寿命。

3、现有测温接线盒内部空间相对接线盒略显不足；一些用户选用的电缆较粗，出线口不适应选择电缆较粗的要求。

目前国内戈兰密封相对国外戈兰密封的结构，比较简洁。此种结构取消了三处密封，生产加工难度和成本相对降低，安装简便灵活，但同样存在密封面长度难于控制、电缆直径选择面较窄的问题，并且结构的简化带来的是密封效果的降低，而且因为取消了锥面密封，拧紧时电缆容易转动。

防止接线盒内的工作原理

因线路短路造成的火花对现场危险区域产生影响。



防爆接线盒一般是由铸造金属制作。其作用是工作在爆炸气体环境下，即使盒内具有电路火花出现，或者盒内也渗透了一些爆燃性气体，在火花作用下出现小范围的爆燃，盒子可以经受这类情况，不会因为盒子不结实，破裂，把火光泄露给环境，引起大环境的爆炸。所以提到防爆接线盒一定重视其质量和安装细节不可粗心大意。
