电机的防爆等级和防护等级知识代表什么意思

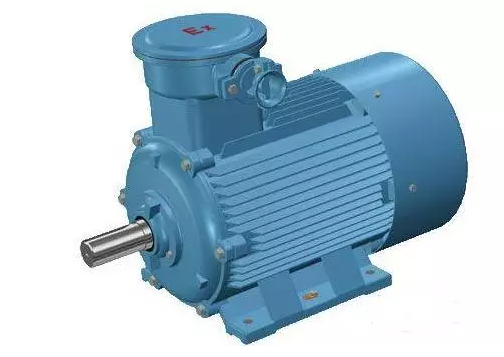

1、防爆电机等级字母

防爆电机等级由3部分构成：

（1)在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、n型

（2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。



（3）引燃某种介质的温度分组的划分。

主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃。

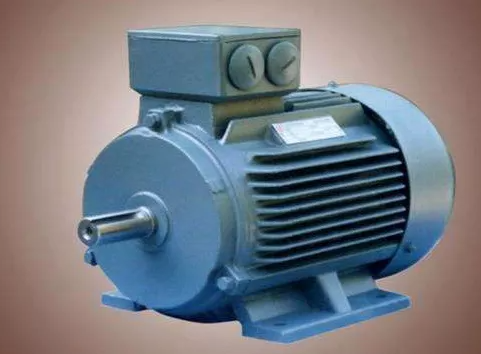

2．电机的防护等级

电动机正常条件下的防护等级为IP54。也可按用户特殊需求制成IP55等防护等级的电动机。防护等级的标志由表征字母“IP”及附加在后面的两个表征数字组成。举例如下：

（1）第一位特征数字表示外壳对人和壳内部件的防护等级。数字的意义：

　　0 无防护电机 无专门防护 不作试验。

　　1 防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。能防止直径大于50MM的固体异物进入壳内

　　2 防护大于12MM固体的电机

能防止直径大于12MM的固体异物进入壳内

　　3 防护大于2.5MM固体的电机

能防止直径大于2.5MM的工具或导线触及或接近壳内带电或转动部件

　　4 防护大于1MM固体的电机

能防止直径或厚度大于1MM的导线或片条触及或接近壳内带电或转动部件

　　5 防尘电机 承受任何方向的溅水应无有害影响

（2）第二位表征数字表示由于外壳进水而引起有害影响的防护等级。各数字的含义：

0 无防护电机 无专门防护

　　1 防滴电机 垂直滴水应无有害影响

　　2 15度滴电机 当电机从正常位置向任何方向倾斜至15度以内任一角度时，垂直滴水应无有害影响

　　3 防淋水电机 与垂直线成60度角范围内的淋水应无有害影响

　　4 防溅水电机 承受任何方向的溅水应无有害影响

　　5 防喷水电机 承受任何方向的喷水应无有害影响

　　6 防海浪电机 承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度。

　7 防浸水电机 当电机浸入规定压力的水中经规定时间后，电机的进水量应不达到有害的程度

8 潜水电机 电机在制造厂规定的条件下能长期潜水。电机一般为水密型，便对某些类型电机也可允许水进入，但不应达到有害的程度。

（3）危险区域的等级

　　0区：易爆气体始终或长时间存在

　　1区：易燃气体在仪表的正常工作过程中有可能发生或存在

　　2区：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短



（4）几种常见物质的爆炸特性

（5）本安型传感电路的供电限制：

　　供电限制主要体现在以下三个方面：

　　a.将动力电与电子元件隔离。

　　b.采取措施杜绝外界干扰电磁场通过继电或电流输出端偶合至电子元件中。

　　c.限制传感电路的工作电源及电压。

　　本安型电路可分为两类：ia及ib。Ib本安电路必须保证政党工作状态下以及系统中存在一起故障时，电路元件不发生燃爆。Ia本安电路则要求正常工作状况下及存在两起故障时，元器件不发生燃爆。

IP（InternationalProtection）防护等级系统是由IEC（InternationalElectro Technical Commission）所起草。将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。



表一：第一个标示特性号码（数字）所指的防护程度

第一个标示数字	防护等级	定义	备注
0	无防护	对外界的人或物无特殊之防护	IP0-
1	防止大于50mm的固体物体侵入	防止人体（如手掌）因意外而接触到灯具内部之零件。防止较大尺寸（直径大于50mm）的外物侵入	IP1-
2	防止大于12mm的固体物体侵入	防止人的手指接触到灯具内部之零件。防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入	IP2-
3	防止大于2.5mm的固体物体侵入	防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件	IP3-
4	防止大于1.0mm的固体物体侵入	防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件	IP4-
5	防尘	完全防止外物侵入。虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作	IP5-
6	尘密	完全防止外物侵入，且可完全防止灰尘侵入	IP6-



表二：第二个标示特性号码（数字）所指的防护程度

第二个标示数字	防护等级	定义	备注
0	无防护	对外界的人或物无特殊之防护	IP-0
1	防止滴水侵入	垂直滴下的水滴（如凝结水）对灯具不会造成有害影响	IP-1
2	倾斜15°时仍可防止滴水侵入	当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响	IP-2
3	防止喷洒的水侵入	防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏	IP-3
4	防止飞溅的水侵入	防止各方向飞溅而来的水进入灯具造成损坏	IP-4
5	防止喷射的水侵入	防止来自各方向由喷嘴喷射出的水进入灯具造成损坏	IP-5
6	防止大浪的侵入	装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏	IP-6
7	防止浸水时的水侵入	灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏	IP-7
8	防止沉没时水的侵入	长期浸没在指定的水压下，可确保不因侵水而造成损坏	IP-8
