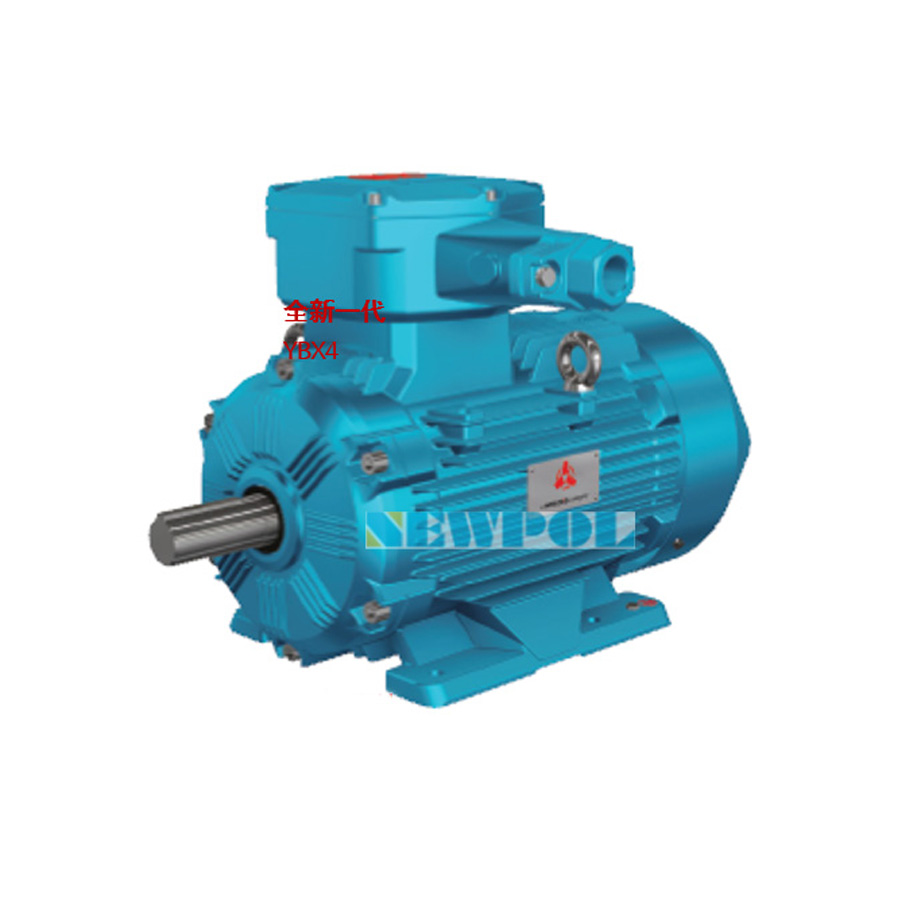

全新一代YBX4电机

全新一代YBX4
主要性能指标
电机型号：全新一代YBX4
防爆认证：中国CQST防爆认证
气体防爆，Ex d IIB T4, Ex d IIC T4
电压范围：380/660V,50HZ
机 座 号：H80-H355
功率范围：0.75KW—375KW
极    数2P-16P
能效等级：GB 18613-2020二级能效
定子测温：H132及以下PTC,H160及以上PTC/PT100,独立测温接线盒
轴承测温：H160-H200单支，H225及以上双支，独立测温接线盒
测    振：H160及以上，前后各3各测点
加 热 器：主接线盒内/独立加热接线盒
底脚结构：固定底脚
全新一代YBX4 与老YBX4相比，在外形尺寸有如下
特点：
1、总长：除右侧表格的5个中心高外，总长均有增加；
2、总宽：除H160-H280 6个机座号外，总宽尺寸均减少。
3、总高：总高尺寸均减少。
4、总趋势：老YBX4为宽短高；全新一代为细长低。

全新一代YBX4系列-底脚板
全新一代YB系列在进行平台整机外观设计时，要求从视觉角度保证电机的美观对称性，因此在底脚板设计上进行了适当的调整.底脚板的长度有很大的变化，订货时需与客户进行对接。
 同时，全新一代YBX4的机座在原有平台产品上进行了多次的优化设计，在机座的强度、刚度上都有所加强，提高了加工效率，降低了整机的振动。
